在测量UVLED的辐照能量时需要注意什么问题?

阅读次数:[3007] 发布时间:2018-10-17

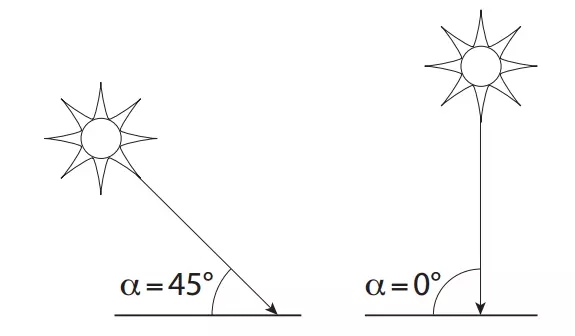

UVLED光源发出的紫外线能量并不是在任何地方都是一致的。紫外线强度随着照射距离的变化而变化,按理论上讲,如果一个LEDUV点光源通过非吸收性介质在所有方向上均匀地辐射光,那么辐照度与距离的平方成反比。但是在现实中的UVLED既不是标准点光源,也不是在非吸收性介质中传播,而且传统的UV灯也不总是单点源,如下图,来自UV灯的光线从多个角度撞击辐射计的检测器,辐射计正上方与斜方向的读数是不一样的,这一现象称为余弦偏差。为了正确测量来自不同角度紫外光线的能量,仪器必须校正探测器与UV光源之间的角度,避免造成影响。

uvled

角度余弦校正是通过修改探测器和光学元件(如漫射器)的响应来实现的。无论入射角如何,完美的探测器和漫射器组合都具有单位角度余弦校正。对于现有的仪器,光学元件被设计用于实现或复制仪器中的余弦响应。测量存在的第二个复杂情况是,这些小小的LED在各个方向上发光并不均匀。当前UVLED光源的光学特性使得决定在哪里最好地测量其UV输出更具挑战性。

uv灯

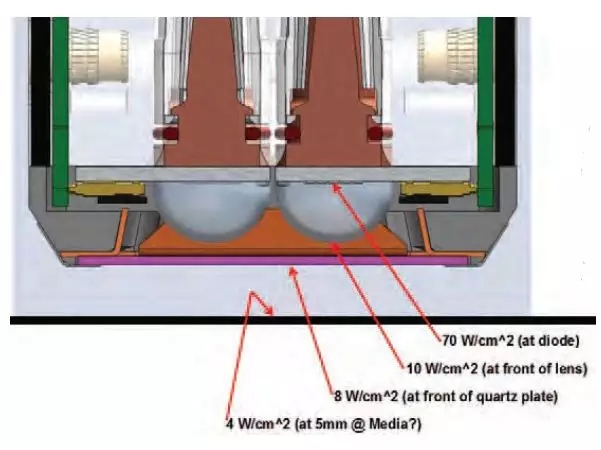

近来UVLED灯制造商已经开始开发可以再次改变其阵列输出的光学部件,有时以产生更高的辐照度指标为目标。不同制造商开发的光学部件不一样,导致测量UVLED辐照度标准也不一致,更不用说行业标准了。如上图所示,测量位置不一样,甚至相距就几毫米,其测量结果可能会相差很大。在半导体发光处能量可高达70W/cm²,在半球透镜表面减弱到10W/cm²,在照射头出光窗口变为8W/cm²,距离出光窗口5mm,能量便减半。可见不同的测量位置,其测得的差异之大。市面上,一般采用德国产的能量计测量,笔者认为很值得推荐.
