行业pcb电路板UV光固化机应用工作原理

阅读次数:[3113] 发布时间:2018-05-25

PCB电路板UV光固化机是采用LED芯片作为发光体的PCB固化机,它不同于汞灯、卤素灯等PCB固化机,PCB电路板UV机波长单一,单一波长内光功率比较强,所以在整体光功率比较小(相对于汞灯整体光功率)就能完全固化,PCB电路板LEDUV光固化机运行所产生的热量、耗电量都低于传统的PCB光固化机。

PCB电路板UV光固化机原理:在特殊配方的树脂中加入光引发剂(或光敏剂),经过吸收紫外线(UV)光固化设备中的高强度紫外光后,产生活性自由基或离子基,从而引发聚合、交联和接枝反应,使树脂(UV涂料、油墨、粘合剂等)在数秒内(不等)由液态转化为固态。

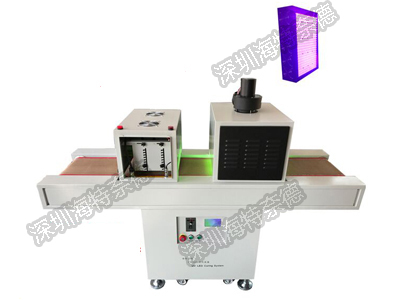

uv光固化机

PCB光固化机所需PCB油墨特性:

(1)触变性:触变性是液体的一种物理特性,即在搅拌状态下其粘度下降,待静置后又很快恢复其原来粘度的特性。通过搅拌,触变性的作用持续很长时间,足以使其内部结构重新构成。要达到高质量的网印效果,油墨的触变性是十分重要的。

(2)粘性:所谓粘度就是液体的内摩擦,表示在外力的作用下,使一层液体在另一层液体上滑动,内层液体所施加的摩擦力,使得PCB印刷油墨不至于被外物刮掉。

(3)精细度:颜料和矿物质填料一般呈固态,经过精细的研磨,其颗粒尺寸不超过4/5微米,并以固状形式形成均质化的流动状态。所以,要求油墨具有精细度是非常重要的。

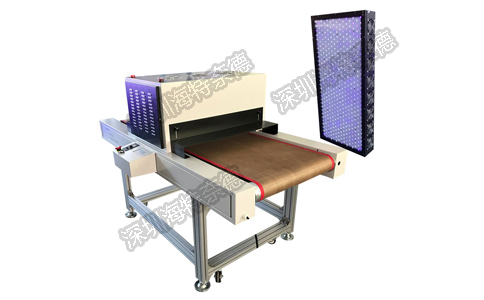

uv光固化机

通常PCB的颜色都是绿色或是棕色,这是阻焊(solder mask)的颜色。是绝缘的防护层,可以保护铜线,也防止波焊时造成的短路,并节省焊锡之用量。在阻焊层上还会印刷上一层丝网印刷面(silk screen)。通常在这上面会印上文字与符号(大多是白色的),以标示出各零件在板子上的位置。丝网印刷面也被称作图标面(legend)。

在制成最终产品时,其上会安装集成电路、电晶体、二极管、被动元件(如:电阻、电容、连接器等)及其他各种各样的电子零件。借着导线连通,可以形成电子讯号连结及应有机能。
